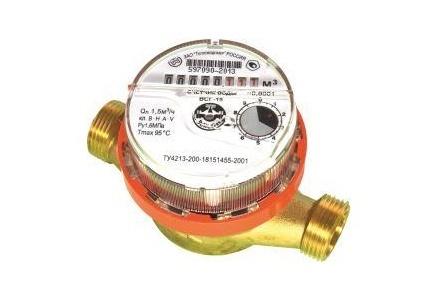

ВСГ-15-02, счетчик горячей воды без присоединителей

ВСГ-15-02, счетчик горячей воды без присоединителей

  • Цена:
    750 руб.
  • Старая цена:
    0 руб.
  • Вес: 0 кг.
Код: ВСГ-15-02
Есть в наличии: 130 шт.
Назначение и область применения Счетчика горячей воды, ВСГ-15
Счетчики ВСГ-15, изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82, в системах горячего водоснабжения при давлении до1,6 МПа (16 кгс/см2 ) в диапазоне температур от + 5 до + 95 °С.

Краткое описание Счетчика горячей воды, ВСГ-15
Счетчик имеет счетный механизм с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях.
Принцип действия счетчика воды основан на вращении крыльчатки потоком воды в измерительной камере счетчика. Скорость вращения крыльчатки пропорциональна расходу воды (м3/ч), а количество оборотов пропорционально количеству протекшей воды (м3). Количество оборотов крыльчатки с помощью магнитной муфты из измерительной плоскости, находящейся под давлением измеряемой воды, передается на счетный механизм, работающий под атмосферным давлением воздуха. Счетный механизм с помощью шестеренчатого редуктора масштабирует обороты и передает их на роликовый указатель счетчика, имеющий деления, кратные метру кубическому и его десятичным долям.
Монтаж Счетчика горячей воды, ВСГ-15
Счетчики воды предназначены для установки на горизонтальном участке трубопровода с прямым участком 5 Ду до счетчика и 1 Ду после счетчика (Ду - диаметр условного прохода).
Счетчики воды могут быть установлены на вертикальном участке трубопровода. При этом они работают в диапазоне расходов, соответствующему классу А.

Вертикальная установка - класс А
Горизонтальная установка - класс В

Комплект поставки Счетчика горячей воды, ВСГ-15
Счетчик воды, ВСГ-15 - 1 шт.
Паспорт - 1 шт.
Упаковка - 1 шт.

Межпроверочный интервал Счетчика горячей воды, ВСГ-15
- 4 года
