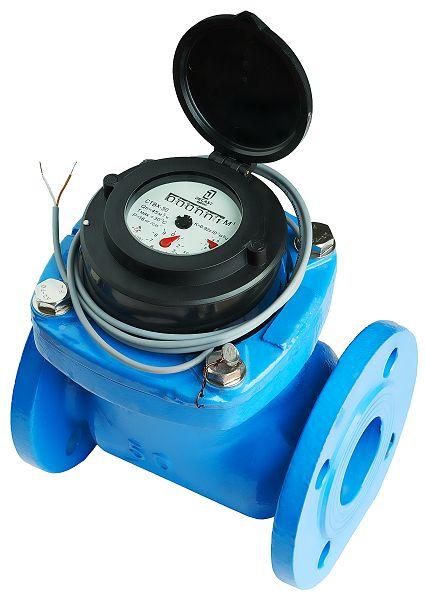

Назначение Счетчика холодной воды импульсного, СТВХ-80 ДГ
Счетчики воды СТВХ-80 ДГ предназначены для измерения объема сетевой и питьевой воды, протекающей в системах холодного водоснабженияпри давлении до 1,6 МПа (16 кгс/см2 ) в диапазоне температур от + 5 до + 40°С . Счетчики СТВХ-80 ДГ имеют счетный механизм с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях.
Принцип действия СТВХ-80 ДГ
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение лси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение турбинку с закрепленной на ней ведущей м
