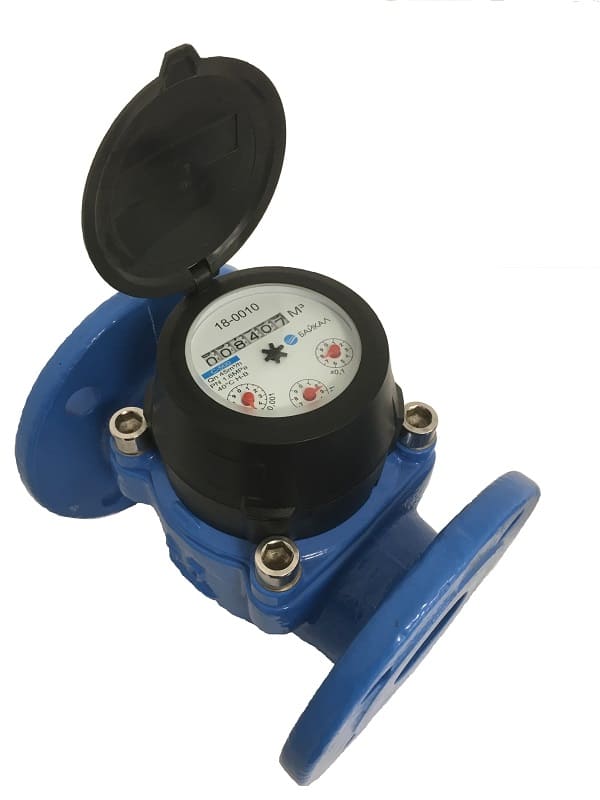

С-500-50 «Байкал» турбинный счетчик с диаметром условного прохода 50 мм, изготовлен по ТУ 26.51.63-002-00518168-2017 и предназначены для измерения объема сетевой воды по СНиП 41-02-2003 и питьевой воды по ГОСТ Р 51232, СанПиН 2.1.4.1074-01, протекающей в системах холодного водоснабжения при давлении до 2,5 МПа и диапазоне температуры воды от 5 до 40 °С. Счетчики С-500 соответствуют требованиям ГОСТ Р 50601, ISO 4064.
В конструкции турбинных счётчиков в качестве рабочего элемента используется измерительный узел с турбинкой.
Номинальный расход, Qn м3/ч: 45
Максимальный расход, Qmax м3/ч: 90
Переходный расход, Qt м3/ч: 0,75
Наименьший расход, Qmin м3/ч: 0,315
Порог чувствительности м3/ч: 0,15
Пределы относительной погрешности счетчиков в диапазоне расходов:
- Qmin ≤ Q < Qt: % ±5,0
- Qt ≤ Q ≤ Qmax: % ±2,0
Предел среднеинтегральной погрешности %: ±2,0
Наименьшая цена деления м3: 0,001
Габаритные размеры, мм, не более:
- монтажная длина: 200
- высота: 215
- диаметр фланцев: 166
Потеря давления, не более МПа: 0,01
